GAMES101学习笔记05:光栅化(三角形的离散化)

声明：部分内容参考网上博客。

教程地址: # GAMES101-现代计算机图形学入门-闫令琪

课程主页: # GAMES101: 现代计算机图形学入门

作业汇总: http://games-cn.org/forums/topic/allhw/

一些笔记参考: TA学习笔记

三角形网格(Triangle Meshes)
#

三角形具有的性质:

三角形是最简单的多边形（3条边、3个顶点），无法再简化
任何复杂的多边形（如四边形、五边形甚至不规则多边形）都可以通过“三角剖分”（triangulation）算法分解成若干个三角形
任意三个不共线的点必然确定一个平面 → 三角形一定是平的
三角形没有凹角、自交等问题，其“内部”区域清晰无歧义
定义三个顶点后，三角形内可以插值

光栅化(Rasterization)
#

光栅化的关键作用: 哦安短一个像素和三角形的位置关系（像素中心点与三角形的位置关系）

采样(Sampling)
#

采样的过程是把一个函数离散化的过程

for(int x = 0; x < xmax; ++x)
	output[x] = f(x);

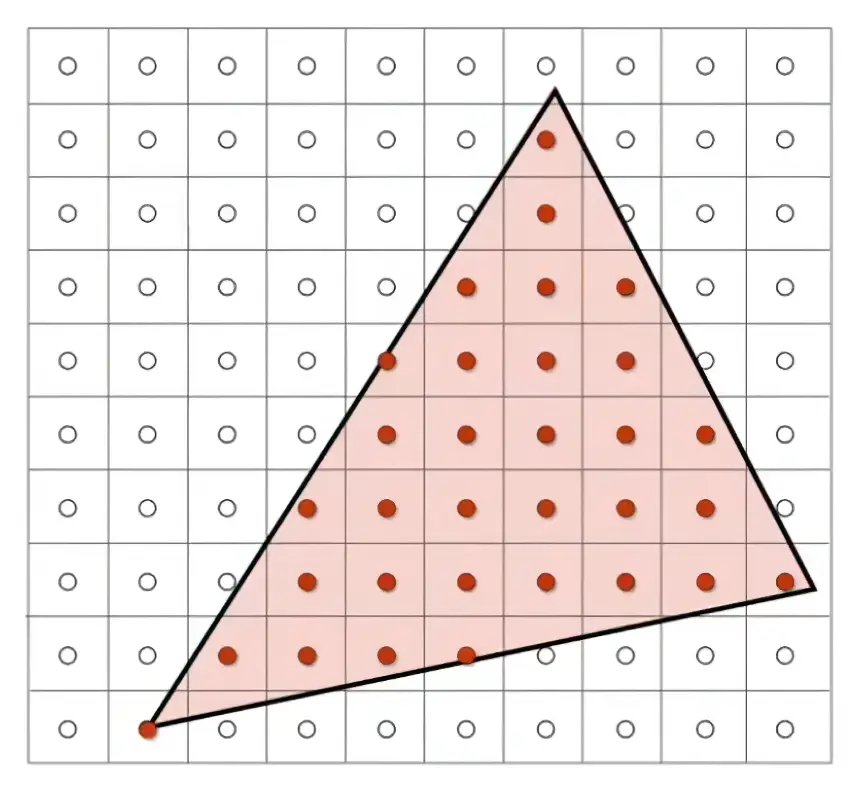

光栅化采样：利用像素中心对屏幕空间进行采样。

光栅化采样的目的：判断像素中心是否在三角形内

引用下AI举的例子:

光栅化采样 · 生活比喻（绣花版）
💬 用奶奶熟悉的十字绣，解释电脑怎么把光滑图形画到方格屏幕上。
🌸 场景设定
原始图形：一张光滑圆润的牡丹花样子（连续、无锯齿）。
实际画布：一块格子布（像十字绣布），由一个个小方块组成。
限制：只能在整格里下针，不能绣半格、斜线或曲线。
🔍 核心规则：看“格子中心” 对每一个小格子，只检查它的正中心点： ✅ 如果花的轮廓盖住了中心点 → 在这个格子里绣一针。 ❌ 如果没盖住 → 不绣，留空。
这个“看中心点”的判断动作，就是 采样（Sampling）。
🖼️ 结果 - 绣出来的花是由方格组成的，边缘有“小台阶”（锯齿）。
但站远一点看，依然是一朵完整的花！
——这和电脑在屏幕上画图完全一样。
🧠 对应到计算机图形学
光滑的花样子 –> 3D 几何图元（如三角形）
格子布 –> 屏幕像素网格
每个格子的中心–>像素采样点
“盖住中心就绣” –>光栅化采样规则
绣出的花–>光栅化后的图像（帧缓冲)
💡 一句话总结 光栅化采样 = 电脑“绣花”——看每个像素的“心”有没有被图形盖住，盖住了就点亮它！

$$ \text{inside}(t, x, y) = \begin{cases} 1 & \text{Point } (x, y) \text{ in triangle } t \\ 0 & \text{otherwise} \end{cases} $$

// 从屏幕最左边（x=0）开始，一直扫描到最右边（x = xmax - 1）
for (int x = 0; x < xmax; ++x)
// 在当前这一列（x 固定），从屏幕最上边（y=0）扫到最下边（y = ymax - 1）
	for (int y = 0; y < ymax; ++y)
// 判断当前像素是否属于三角形：
// - 每个像素是一个小方块，它的中心点坐标是 (x + 0.5, y + 0.5)
// - 调用 inside(tri, x+0.5, y+0.5) 来检查这个中心点是否在三角形 tri 内部
// - 如果在，inside 返回 1（点亮像素）；否则返回 0（不点亮）
		image[x][y] = inside(tri, x + 0.5, y + 0.5);

判断像素是否在三角形内
#

使用叉乘来判断点是否在三角形内部

三角形内外判断

一、准备工作：定义向量

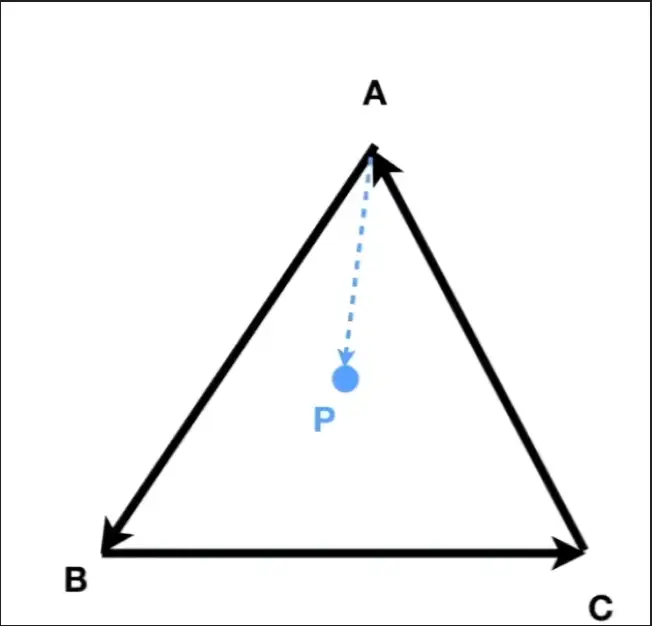

我们以图中的三角形 ABC 和内部点 P 为例。

首先，给三角形的每条边定义一个有向边向量，并定义从边起点到 P 点的向量：

边	边向量	点向量（从边起点到 P）
AB	AB=B−A	AP=P−A
BC	BC=C−B	BP=P−B
CA	CA=A−C	CP=P−C

二、核心计算：三次叉乘

对每条边，计算 “边向量” 与 “点向量” 的叉乘。

我们在 x-y 平面进行计算，叉乘结果只有 z 分量，我们只需关注其正负号。

第一条边 AB
c1=AB×AP
图中 P 在 AB 的左侧，所以 c1>0
第二条边 BC
c2=BC×BP
图中 P 在 BC 的左侧，所以 c2>0
第三条边 CA
c3=CA×CP
图中 P 在 CA 的左侧，所以 c3>0

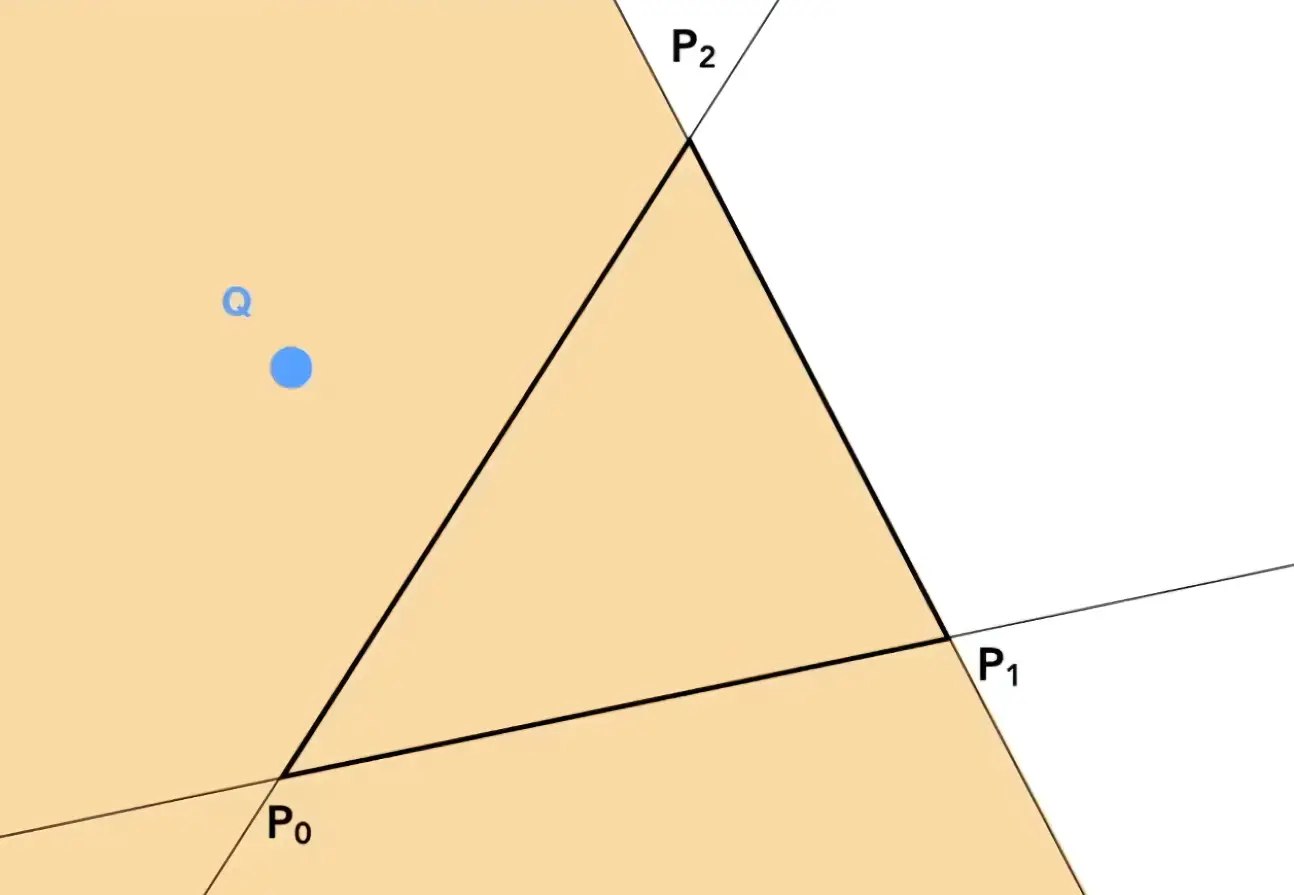

三、判断内外：符号一致性

内部：c1,c2,c3 全部同号（全部为正，或全部为负）
就像图中的 P 点，三个叉乘结果都为正，说明它始终在所有边的同一侧。
外部：如果有任何一个结果的符号与其他不同
说明点 P 穿过了至少一条边。四、一句话记忆

所有叉乘结果同号 → 内部；出现异号 → 外部

三角形ABC

AB×AP , BC×BP , CA×CP 符号(方向) 相同则点P在三角形内部,否则在外部（叉乘反映向量的左右位置关系)

特殊情况：边上的点

不做处理：本课程
特殊处理：OpenGL/DirectX

优化—— 使用包围盒(Bounding Box)进行优化
#

因此自然的，只需要遍历每一个点就可以得出三角形的光栅化结果了！

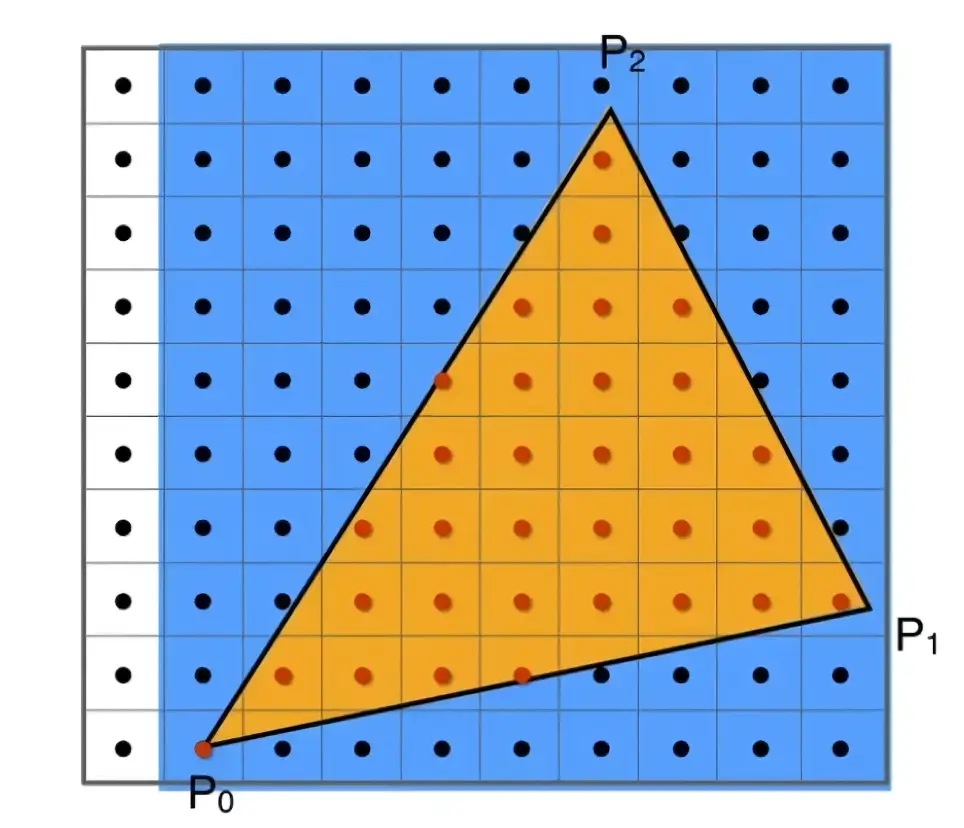

优化：因为显然并没有必要去测试屏幕中的每一个点，一个三角形面可能只占屏幕很小的部分，可以利用一个bouding box包围住想要测试的三角形，只对该bounding box内的点进行采样测试，如下图:

黄色三角形：要渲染的图元
蓝色区域：包围盒（Bounding Box）
红色点：在三角形内的像素（会被点亮）
黑色点：在三角形外的像素（忽略）

只检查包围盒内的像素，避免对整个屏幕进行无效判断。

优点

✅ 缩小搜索范围
✅ 提高渲染速度
✅ 减少不必要的计算

缩写:AABB (Axis-Aligned Bounding Box)

Bounding Box（包围盒）：就是一个矩形框，把一个图形刚好包住，不多不少。
Axis-Aligned（轴对齐）：意思是这个框的边必须跟屏幕的上下左右对齐

特点: 边与屏幕对齐，计算超快

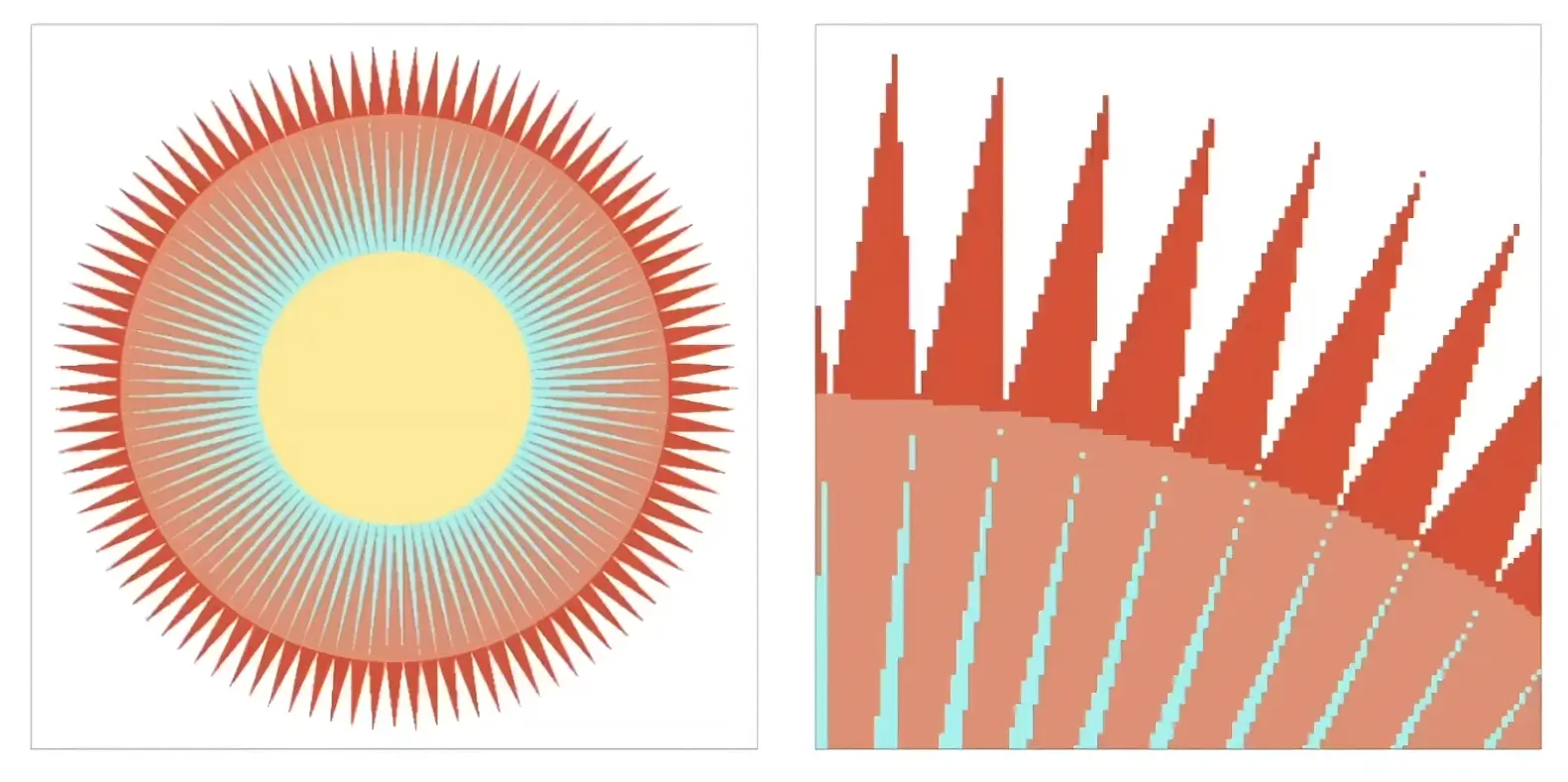

锯齿
#

屏幕由离散像素组成，无法精确表示连续曲线 → 导致边缘出现“楼梯状”锯齿。

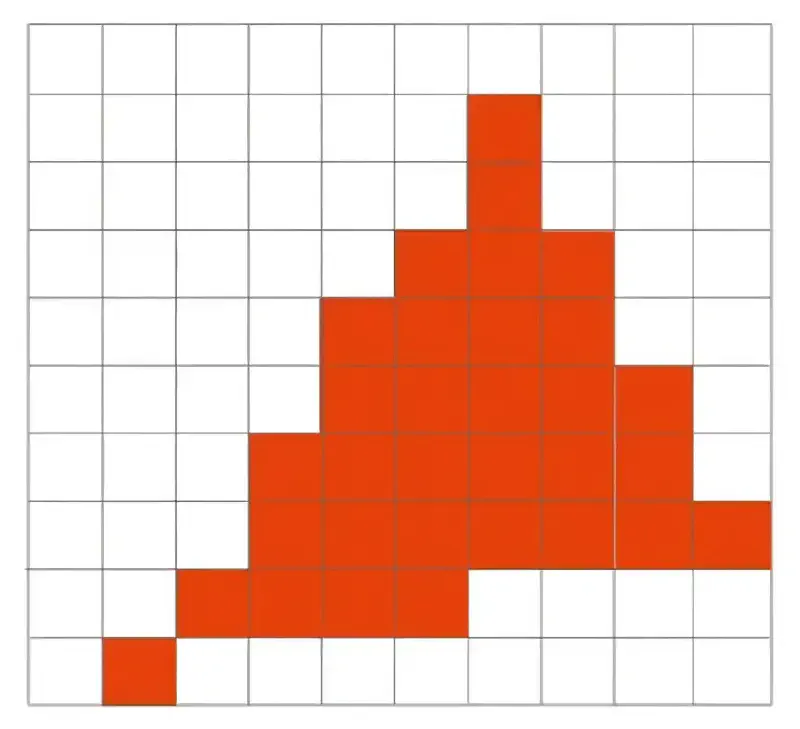

在经过上述的光栅化过程后，会得到如下图片，称为锯齿或走样。
而反锯齿或反走样是图形学一大挑战。
