esp32制作小电视学习笔记

假期闲来无事，与其虚度，不如做点事干 你信吗？我不信 (￣ε(#￣)☆╰╮o(￣皿￣///)。于是就买了个开发板，正好借此学一学C语言。

于是，就立马买了需要的东西，清单如下所示：

*注意:我买的屏幕型号是MSP1803，需要连接背光才能显示 *

一共44.31块，还行吧。

之后就找了个做小电视的视频就开始学了。

然后我懵了，我没学过单片机，大一只学过Python和HTML入门，我看不懂商家给的资料，也看不懂UP给的教程。

然后鼓捣了好久。玩了好久，才想起来有个单片机。

现在才整的有些样子，现在基本完成了，那么我就把我一路上踩过的坑说一下。

获取Chip ID报错

#

报错显示 “ exec: ‘cmd’: executable file not found in %PATH% 为开发板 ESP32 Dev Module 编译时出错。”

提示没有配置环境变量，配置完成，问题解决。

屏幕显示问题

#

屏幕不显示

#

检查自己的屏幕，教程里面是不接背光的，可以烧录进去，然后接背光试试。我今天(2022.2.12)才发现我的屏幕是一定要接背光的，我还搞了好久。

图片显示不正常，且有小部分花屏

#

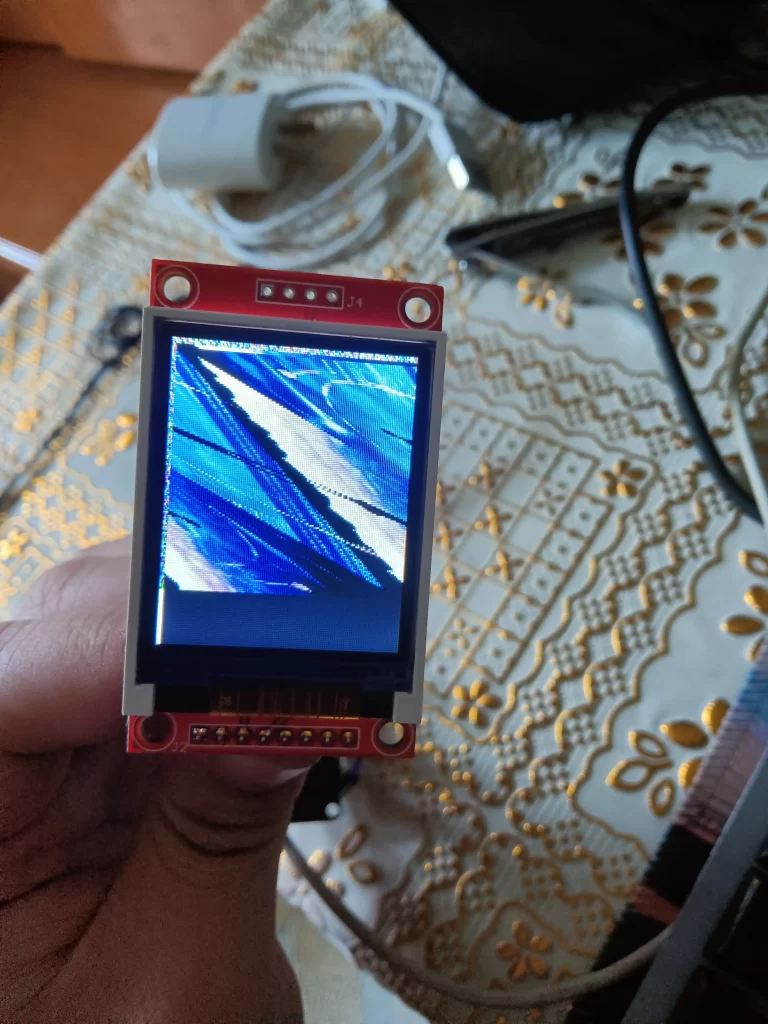

有的人可能烧录进去以后发现屏幕是这个样子：

图片显示非常不正常，还有花屏的情况。

根据这个帖子的说法，是设计问题，可以通过切换配置文件的参数解决 。解决方法来自这个帖子。

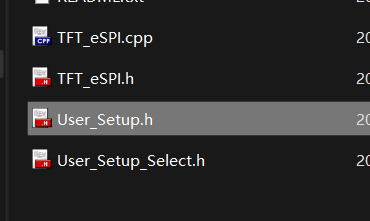

按照这样的路径（.\arduino\arduino-nightly\hardware\espressif\esp32\libraries\TFT_eSPI）打开TFT_eSPI,找到User_Setup.h，打开。

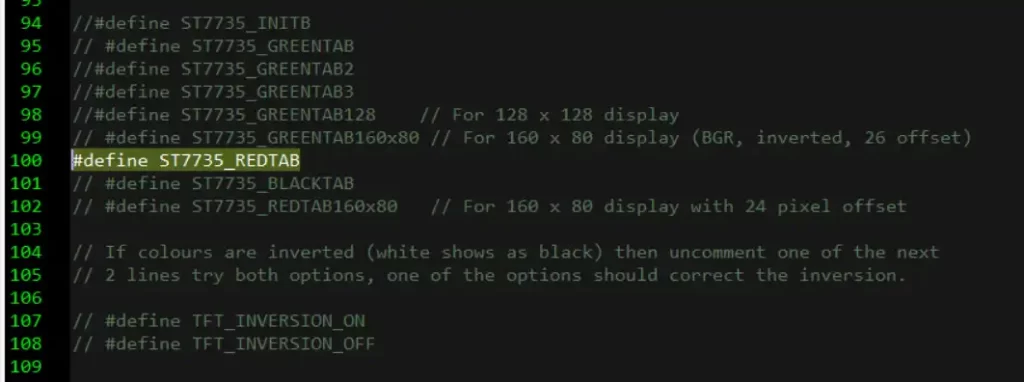

找到这样的地方，并且把原来的#define ST7735_GREENTAB2注释掉，把#define ST7735_REDTAB解除注释，就显示正常了。

此方法选择的参数有可能其他屏幕无效，可以在几个参数切换试试看

然后重新烧录进去程序。

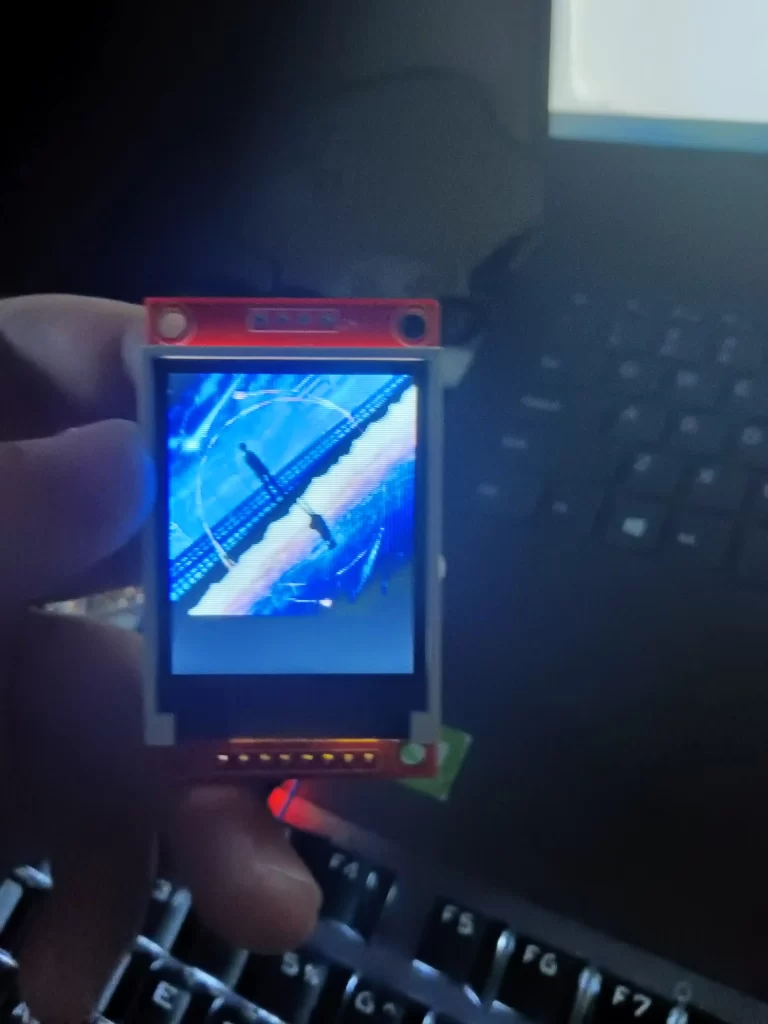

这样就显示正常了。

色彩显示错误

#

烧录进去了程序，有可能出现这样的情况：本该显示蓝色的地方显示了黄色。这是因为UP的程序里使用的是BGR,而你的屏幕是RGB,这样导致的色彩问题。

解决办法：

按照这样的路径（.\arduino\arduino-nightly\hardware\espressif\esp32\libraries\TFT_eSPI）打开TFT_eSPI,找到User_Setup.h，打开。

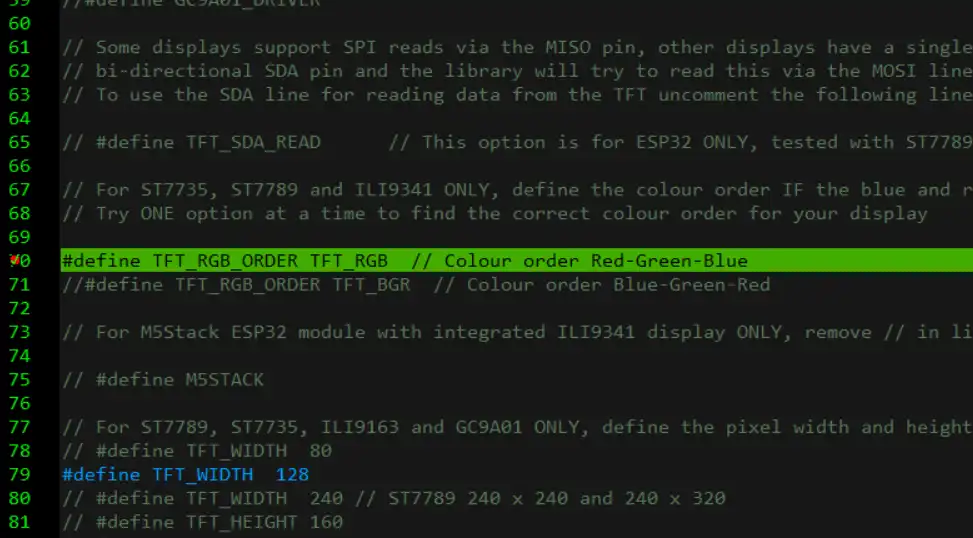

找到#define TFT_RGB_ORDER TFT_BGR 这样的一行，将其注释掉，启用上面的define TFT_RGB_ORDER TFT_RGB。

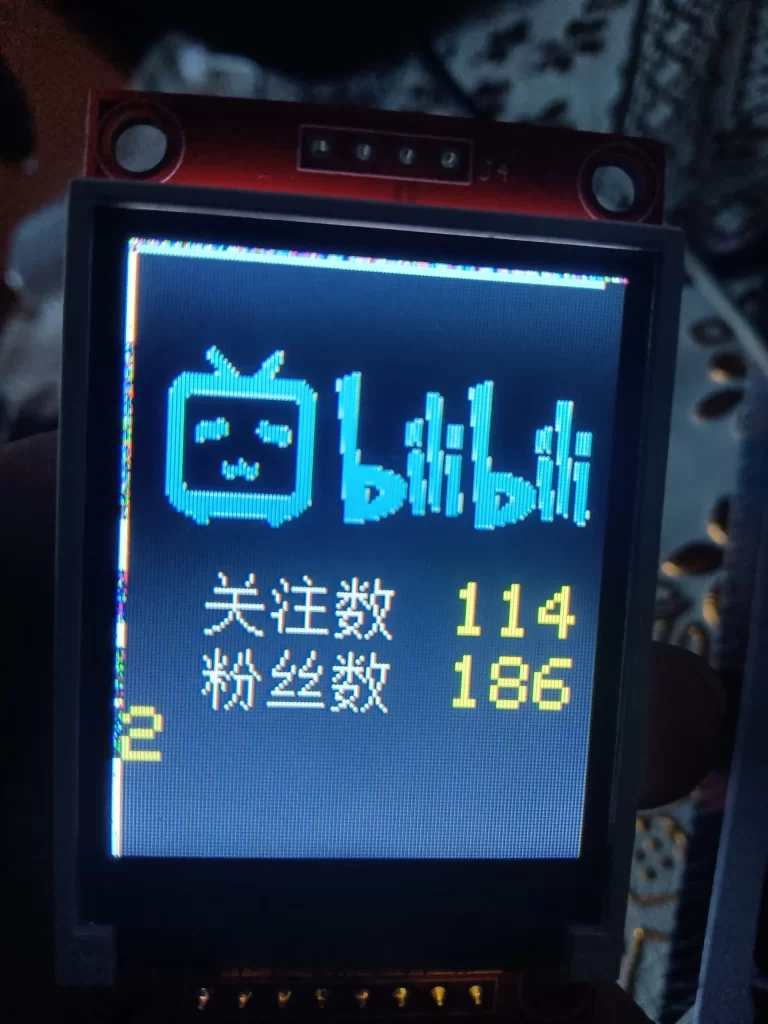

完成以后就是这样子

显示不全

#

UP的代码烧录进去以后会发现有个问题，就是在天气页面，如果显示三个字的地名或者显示风向为“东北风‘的时候会显示不全，这时候就要调整一下显示的位置：

我这里把调好的放在下面

/*******************天气界面显示****************/
void show_weather(uint16_t fg,uint16_t bg)
{

    tft.setSwapBytes(true);             //使图片颜色由RGB->BGR
    tft.pushImage(0, 0,  64, 64, weather[ph]);

    showMyFonts(75, 25, now_address.c_str(), TFT_WHITE);//因为图片大小的限制，如果是四个字的地名的话需要调整图片大小，还有本行调小X轴数值（数字75所在的位置）
    showMyFonts(75, 45, now_wea, TFT_WHITE);//天气

    tft.pushImage(0 , 65, 30, 30, temIcon);
    tft.pushImage(0, 95, 30, 30, humIcon);;//湿度
    tft.pushImage(50, 65, 30, 30, rainIcon);//雨
    tft.pushImage(45, 95, 30, 30, windIcon);//风

    showtext(25,75,1,1,fg,bg,now_high_tem + "/" + now_low_tem);//低温高温
     showtext(25,75,1,1,fg,bg,now_high_tem + "/" + now_low_tem);//低温高温
    showtext(85,75,1,1,fg,bg,now_rainfall +"mm");//降水量
    showtext(25,105,1,1,fg,bg,now_hum+"%");//湿度
    String now_wind = now_wind_direction + "风";//什么风
    showMyFonts(75, 100, now_wind.c_str(), TFT_WHITE);
    get_weather();// 再次运行获取天气的函数，保证天气更新

}

接线问题

#

有的屏幕的A0引脚接那里？

#

可以接到DC的引脚那里，性质相同 ，都是数据选择功能

其他的引脚接哪里？以我的为例。

其他

#

1.8寸的TFT屏幕，型号是MSP1803的相关的资料：

http://www.lcdwiki.com/res/MSP1803/1.8inch_SPI_Module_MSP1803_User_Manual_CN.pdf

30引脚的DOIT Esp32 Dev Kit v1开发板的引脚图,可以参考下：

https://www.electronicshub.org/esp32-pinout/

Esp32 DevKit v1的30引脚和36引脚的对比：

https://cloud.tencent.com/developer/article/1749032
